刷线机

关注次数：
刷线机

刷线扭线机

一、技术参数



工作电压 AC 220V/50HZ 重量 13kg
工作气压 2.5-4kg/C㎡ 外型尺寸 300*270*260mm
额定功率 40W 工作环境 普通室湿
扭线长度 10-80mm 保养周期 日常保养




二、配件及安装（图片仅供参考）
2-1配件：

主机，电源线，脚踏开关，气管（带调节阀）
2-2安装：

2-2-1.先把设备摆放在稳定的工作台上面；
2-2-2.连接脚踏开关和电源线，以及气咱接口；如图
三、功能介绍（如图）

3-1.分线轮——屏蔽线刷开后使之与芯线分开的毛刷；（如遇紧急情况，立刻切断电源开关）
3-2.刷线轮——使屏蔽线快速刷直的毛刷，亦可用于脱皮；（如遇紧急情况，立刻切断电源开关）
3-3.毛刷转速调节——调节刷线轮和分线轮转速的旋钮；
3-4.扭线夹头伸缩快慢调节——扭线钳头伸缩快慢及扭线强度调节旋钮；（旋转速度不可调，小心操作，谨防夹手）
3-5.扭线钳头——刷线分线后扭线装置
3-6.电源输入——AC电源接入点；（请使用标配电源，否则出现故障不予保修）
3-7.电源开关——检查是否通电（插上电源线亮灯）；
3-8.脚踏开关——脚踏开关的接入点
3-9.气路接口——气路接口（气压不够会导致扭线钳头不伸缩，或者伸缩慢）
3-10.断线存储格——刷线过程中产生的断线存储在此（挡板可拆卸）

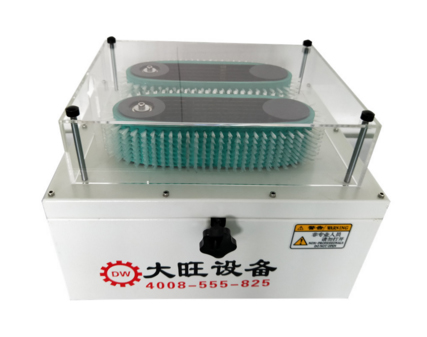

履带式刷线机
一，功能介绍及参数
特点：可将屏蔽网刷顺方便后期加工；
手持线材从前段将线材慢慢放入，同时手持线材慢慢转动；
不同大小线材可调节履带刷轮间距。
技术参数

型号

履带式刷线机

电机转速

0-1800转/分钟（可调）

电机功率

300W*2个

刷线长度

5-200mm

刷线范围

线OD 1-30mm

电源:220V AC 50HZ

尺寸:L420×W480×H320mm

重量:46kg






　上一个产品：电缆自动牵引机（放线机）

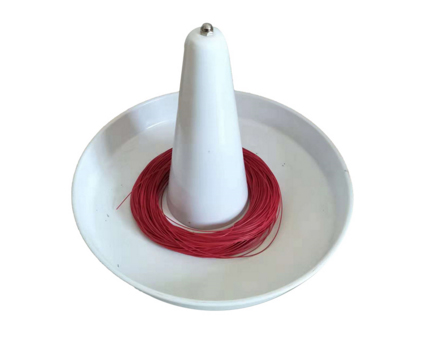

　下一个产品：简易放线盘
